Главная » Перепрошивка ЭБУ Январь 7.2

Если Вам наскучило просто проводить диагностику Вашего двигателя и Вы решили сделать следующий шаг в совершенствовании Ваших навыков в обслуживании и ремонте Вашего автомобиля либо просто помочь знакомому избавится от стоковой глючной прошивки, то данный материал Вам пригодится и поможет выполнитьпрошивку ВАЗ своими руками.

Перед тем, как Вы продолжите читать данный материал, просим Вас обратить внимание, что электронный блок автомобиля далее ЭБУ является основным электронно-вычислительным инструментом Вашего автомобиля, и неумелая работа с ним может привести к трагическим последствиям.

Внимание! Все операции указанные в данной статье Вы выполняете на свой страх и риск, за любой вред от проделанных Вами операций, администрация портала ответственности не несет!

Итак, если Вы по прежнему с нами, то приступим к делу:

Перед тем, как приступить к прошивке блока, обязательно проверьте Ваш ЭБУ по идентификатору.  В данном материале рассмотрена перепрошивка своими руками ЭБУ Январь 7.2 (не путать с модификацией Январь 7.2+), не используйте данное руководство для перепрошивки других блоков и их модификаций, так как порядок действий с ЭБУ будет отличаться.


Для перепрошивки январь 7.2 нам необходимо следующее:
- Компьютер (ноутбук, нетбук, стационарный ПК) с установленной на нем программой ChipLoader 1.97.7

- Непосредственно сам ЭБУ Январь7.2

- Диагностический адаптер K-Line

- Источник постоянного питания 12В (лучше всего использовать обычный автомобильный аккумулятор или хороший блок питания, т.к. использование различного рода зарядок для АКБ и прочих приборов может не всегда корректно сказываться на работе программ)

- Резистор  номиналом от 1 до 5 кОм, как правило везде используют на 4 кОм

- Отрезки проводов для соединения адаптера K Line и ЭБУ автомобиля при перепрошивке

Подключаемся по следующей схеме:

51,53 контакт ЭБУ - Масса
71 контакт ЭБУ - К-Лайн адаптер (сюда подключается «К» линия от адаптера на наших адаптерах это 7 вывод )
13 контакт ЭБУ - Включение зажигания (+12В) (для удобства, можно поставить в разрыв тумблер или просто отсоединить контакт от блока, когда это потребуется)
12 контакт ЭБУ – Неотключаемое питание (+12В)
43 контакт ЭБУ - Разрешение программирования (+12В, через резистор порядка 4КОм)
44,63 контакт ЭБУ - Питание главного реле (+12В)

Если используется кабель, указанный выше то дополнительно необходимо подать на него питание, на 16 контакт +12 В на 5 контакт минус от 12В в случае если используется иной кабель с собственным питанием, то данная опция не нужна.

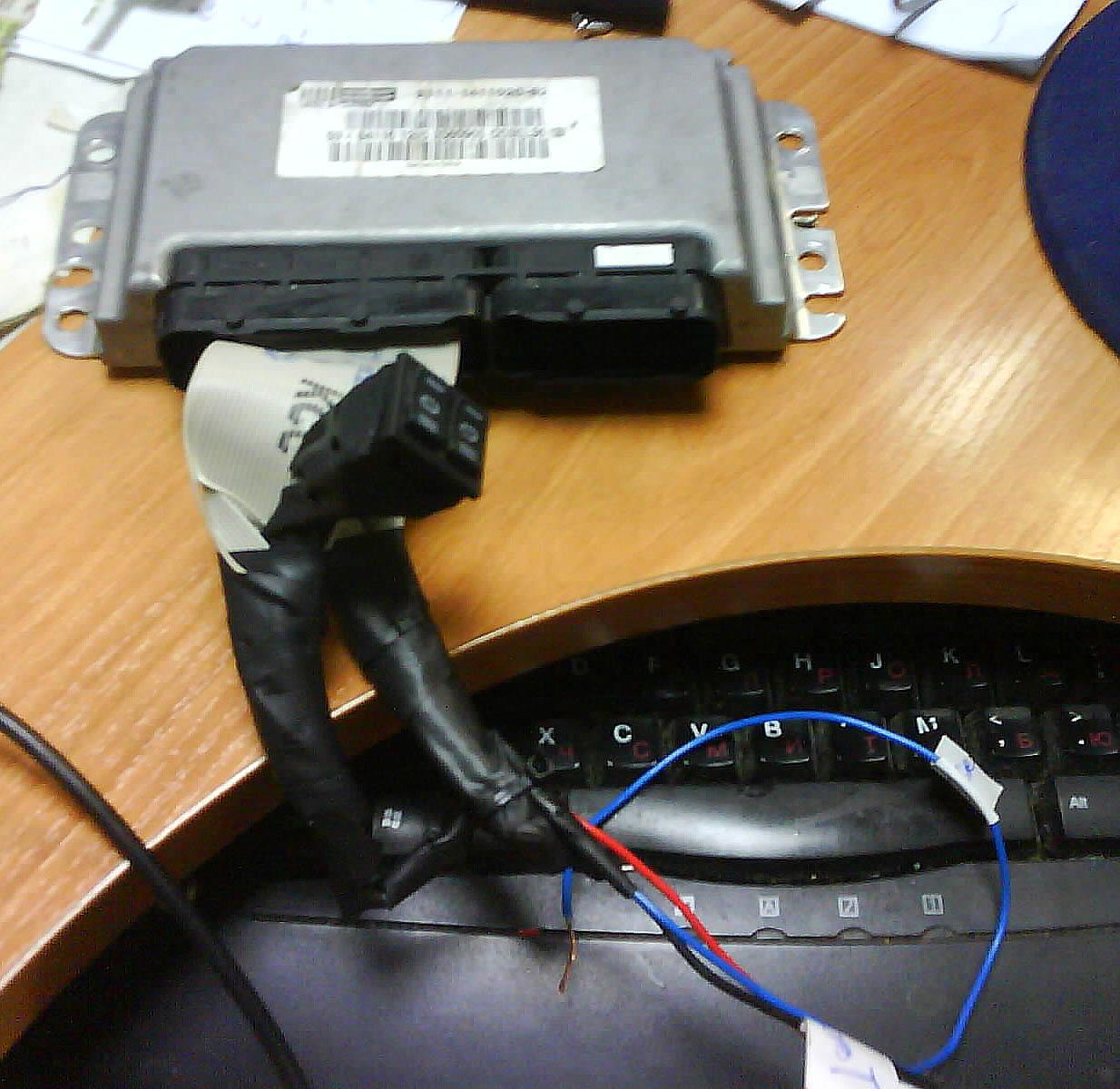

Подключение K line адаптера к ЭБУ для перепрошивки

Рекомендуем использовать провода по длиннее, чтобы если во время перепрошивки Вы случайно что-то задели, у Вас не оборвался контакт и связь с ЭБУ. Наиболее оптимальным является очистка от изоляции 5 мм провода, после чего одеть на него плотную термо усадочную трубку, данный способ позволит плотно закрепить провода на пинах ЭБУ и обеспечит надежную связь.

Итак после того, как Вы все соединили, удостоверились в правильности подключения и надежности контактов можно приступать к процессу перепрошивки.

- Выключаем зажигание;

- Запускаем ПО для прошивки;

- Подключаем адаптер к ПК;

- Включаем зажигание;

Далее действуйте согласно видео инструкции:

Надеемся, что данный материал помог Вам самостоятельно прошить Ваш ЭБУ Январь 7.2

Если у Вас остались вопросы, то обращайтесь к нам, мы Вам с радостью поможем.
